G-APEX 雙壁熱縮管的應用：綜合指南

雙壁熱縮管代表了電纜保護技術的重大進步，將機械耐久性與環境密封結合在一個解決方案中。

什么是雙壁熱縮管？

與標準熱縮材料不同，G-APEX 雙壁熱縮管具有兩個不同的層：外部可收縮聚烯烴護套，提供結構保護；內部粘合襯里，受熱激活后形成防水密封。

雙層設計同時解決了電纜管理中的兩大關鍵挑戰。外層聚烯烴層提供卓越的機械保護，防止磨損、沖擊和環境磨損；內層粘合劑層在安裝過程中熔化，填充縫隙和不規則表面，然后固化成氣密防潮的屏障。這種組合使得雙壁熱縮管成為物理保護和環境密封都至關重要的應用領域中不可或缺的材料。

本指南全面探討了 G-APEX 雙壁產品線的具體應用，包括通用型 ATM 系列、重型 ASM 系列、多功能 AIS系列、專用 AECM 型號以及定制切割熱縮管或印刷解決方案。了解這些不同的產品類別及其最佳應用，有助于專業人士根據其特定需求選擇合適的帶膠熱縮管。

G-APEX 雙壁熱縮管的特點和優勢

雙壁粘合熱縮管的卓越性能源于五個關鍵特性，使其有別于標準保護解決方案。

環境密封

粘合劑內層在安裝過程中會變形，受熱熔化后流入縫隙，并貼合不規則的電纜表面。冷卻后，粘合劑固化形成堅固的防水氣密密封層，可防止?jié)駳鉂B透、化學物質暴露和腐蝕。這種密封性能對于地下安裝、海洋環境以及防潮性能決定系統壽命的戶外應用至關重要。

卓越的機械保護

厚實的聚烯烴外壁具有出色的耐磨性、物理沖擊力以及外露電纜常見的磨損模式。這種機械保護使雙壁熱縮管非常適合人流量大的區域、工業環境以及電纜經常搬運或移動的應用。

應力消除

G-APEX 雙壁熱縮管的緊密貼合性可為電纜接頭和連接器接口提供關鍵支撐。通過將機械應力分散到更大的區域，它可以減少關鍵連接點的彎曲，并防止因反復移動或振動而導致的電線斷裂。

電氣絕緣

除了物理保護之外，該管還提供了可靠的介電屏障，可防止電氣短路并增強高壓應用的安全性。這種絕緣性能可確保穩定的電氣性能，同時維護敏感電子系統的完整性。

多功能合身

3:1 或 4:1 的高收縮比使單根管子直徑能夠適應各種尺寸的元件，從纖細的單根電線到笨重的多芯連接器。這種多功能性無需多種專用尺寸，從而降低了庫存需求并簡化了現場安裝。

G-APEX 雙壁（粘合劑）產品

G-APEX 提供全面的雙壁產品，每種產品均針對特定的應用要求和環境條件而設計。

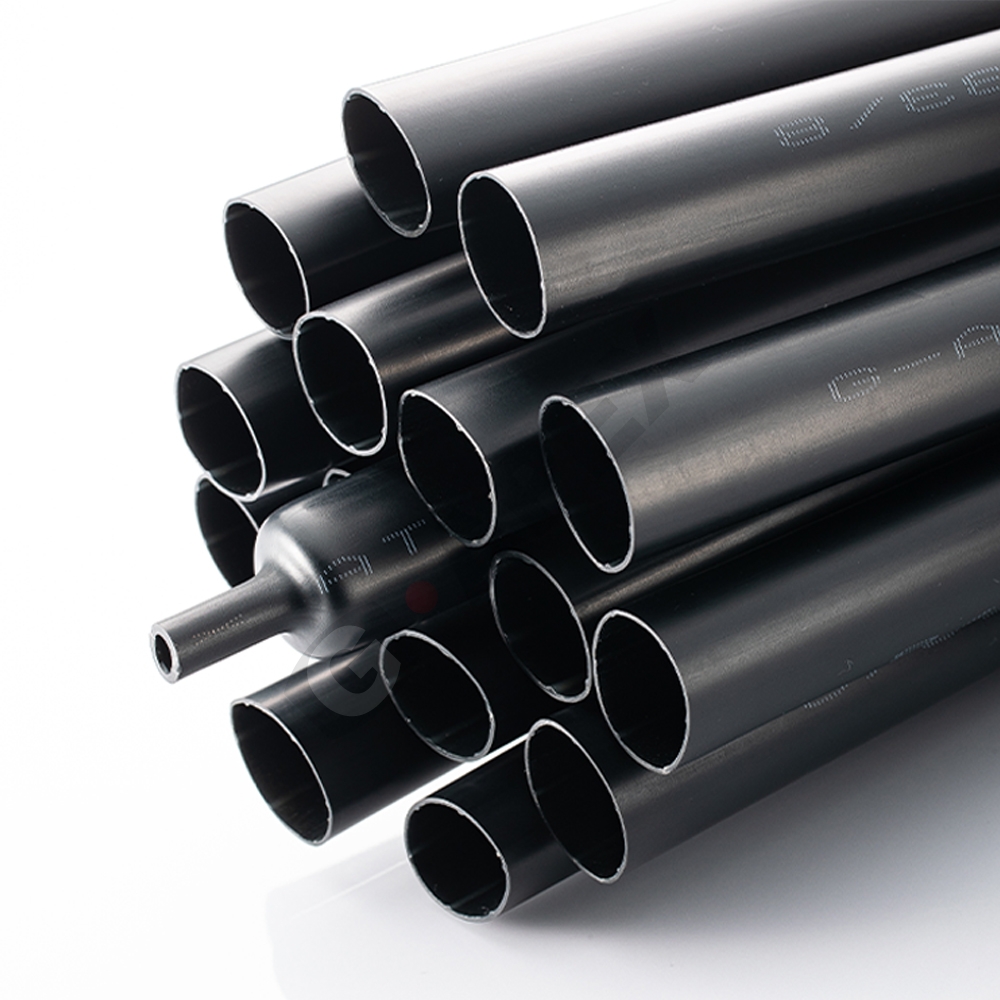

G-APEX ATM

G-APEX ATM 代表了高端帶膠熱縮管的水平，其厚壁結構和堅固的膠粘內襯專為最嚴苛的應用而設計。這款重型產品在密封性能和耐磨性同等重要的場合中表現出色，可在嚴苛的工業環境中提供卓越的保護。

主要應用

ATM 管材是地下和水下電纜接續的理想選擇，徹底的防潮性能確保了系統數十年的可靠性。其堅固的結構能夠承受埋地敷設的機械應力，而粘合襯里則可在接續點周圍形成永久的防水密封。

工業和公用事業環境依賴 ATM 管材來絕緣和密封重型電力電纜連接，尤其是在變電站和配電系統中，這些系統中一旦發生故障，后果將不堪設想。其厚壁設計能夠有效抵御維護活動和環境暴露造成的損壞。

ATM 管材兼具機械保護和耐化學腐蝕性能，非常適合暴露于振動、化學品或極端天氣的機械線路。制造工廠、采礦作業和海上平臺通常指定 ST 管材用于關鍵控制和電源電路。

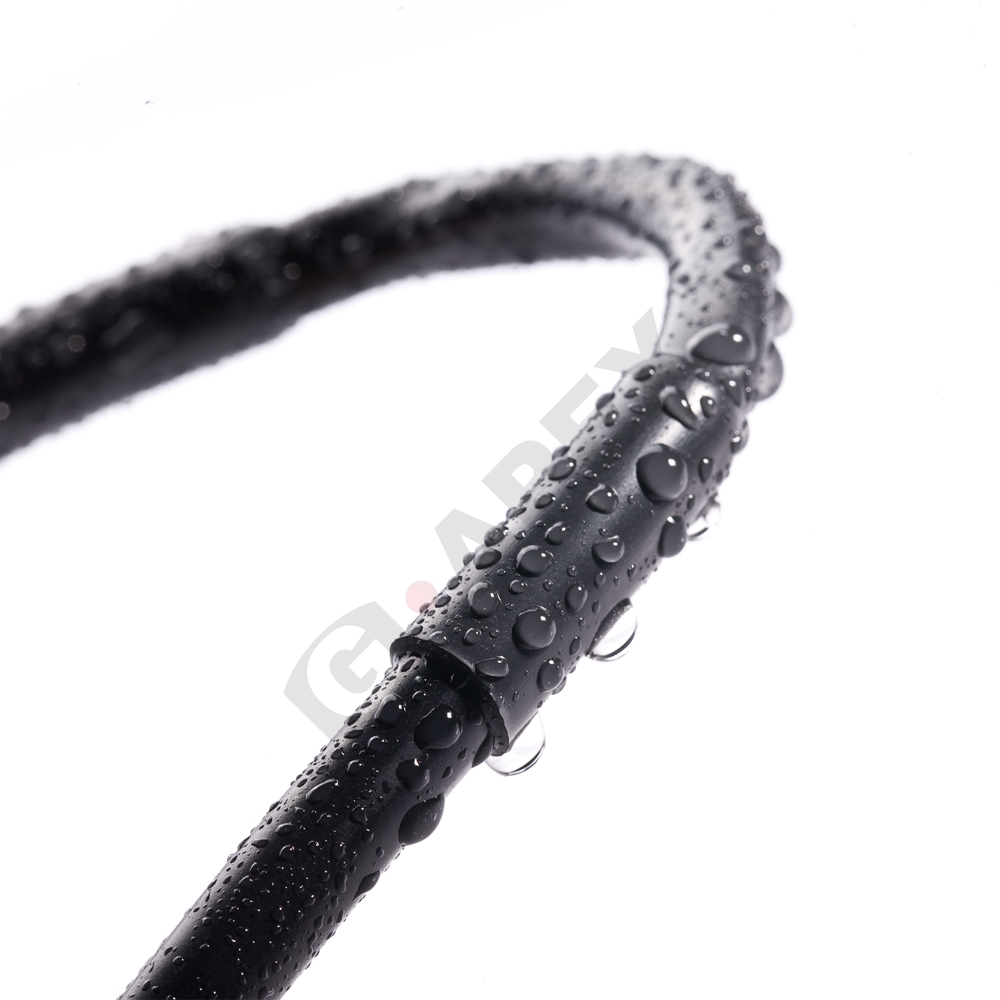

G-APEX AIS

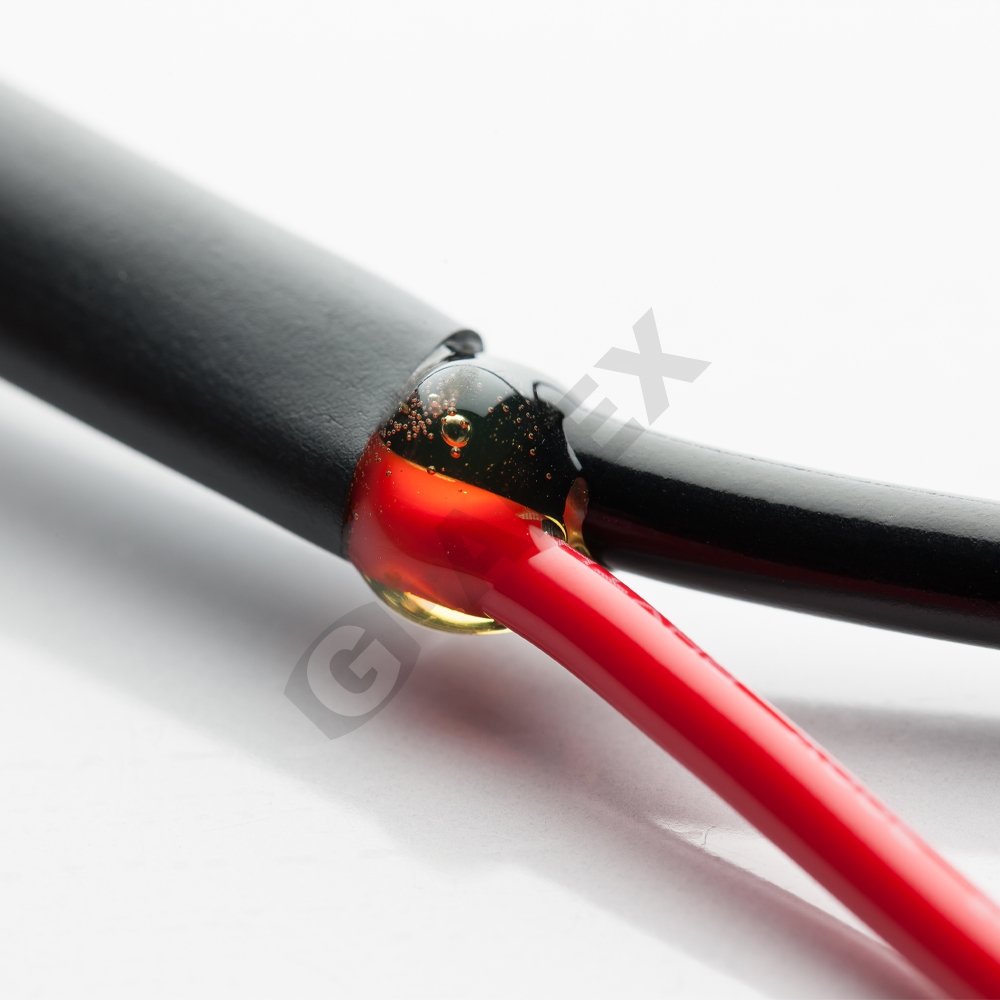

AIS 雙壁熱縮管采用中等壁厚結構，兼具阻燃性能，在保證密封強度的同時，提供卓越的柔韌性。這種兼顧性能和靈活性的設計，使 AIS 非常適合在安裝和維護過程中兼顧保護性和可操作性的應用。

主要應用

汽車線束是AIS-ES P管最大的應用領域，在車輛的整個使用壽命期間，保護電路免受發動機油液、道路鹽和機械磨損的影響。其柔韌性使其能夠穿過狹窄空間，同時在熱循環和振動條件下保持密封完整性。

家電制造商指定使用 AIS 管保護內部線路，尤其是在暴露于潮濕或清潔劑的區域。衛星通信設施也受益于 AIS 管的耐候性和在天線饋線和控制電路中的柔韌性。

通用電氣接頭需要防潮和安裝靈活性，這使得 AIS 成為多個行業維護和維修應用的首選。

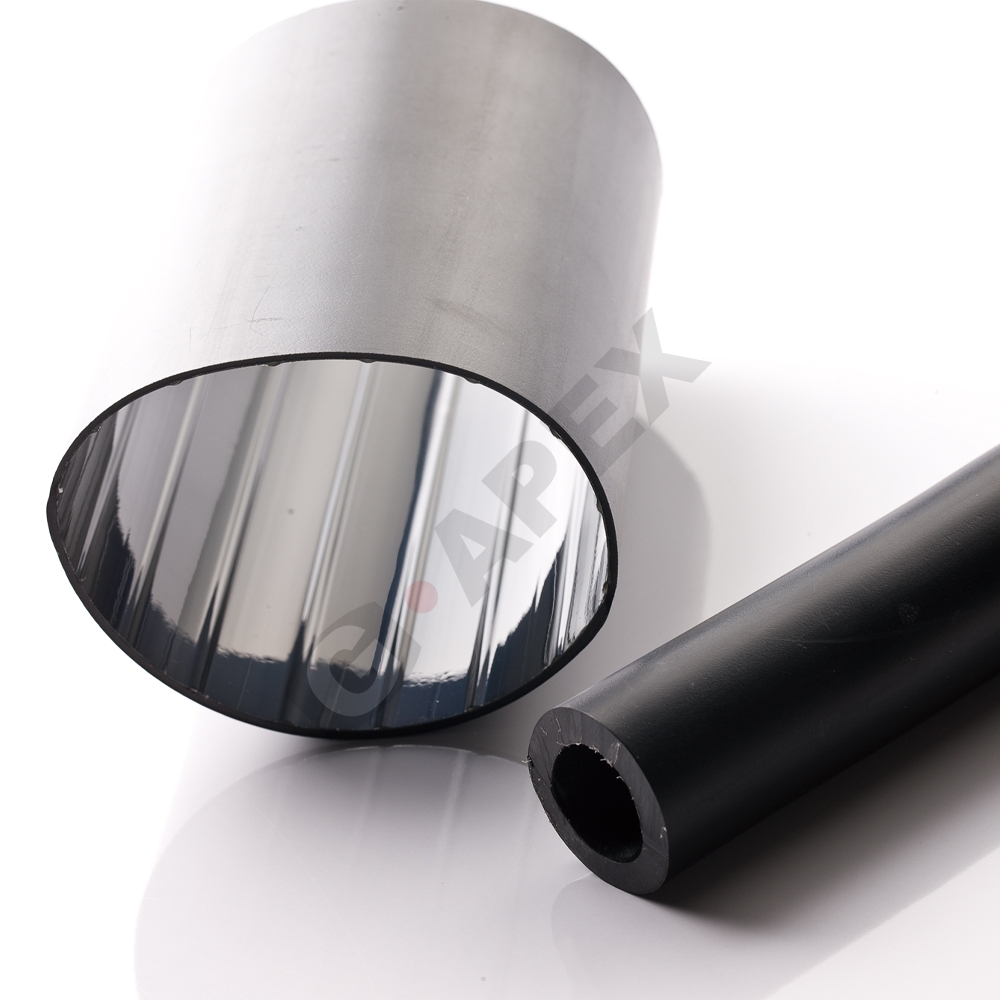

G-APEX ASM

G-APEX ASM 熱縮管采用半剛性結構，收縮比高達 6:1，能夠緊密貼合尺寸差異較大的元件。這種專業設計彌補了標準雙壁產品與定制解決方案之間的差距，適用于高難度應用。

主要應用

ASM 管材增強的機械性能使其在汽車和戶外環境中具有極高的耐磨性。更高的收縮率確保其能夠牢固地連接到汽車應用中常見的不規則形狀的連接器上。

需要緊密配合具有不同幾何形狀的組件的應用（例如分支線束或多導體分線），利用 4：1 收縮功能在單次安裝中實現對不同電纜直徑的一致保護。

定制切割雙壁管

預切雙壁熱縮管無需現場切割，確保安裝過程中尺寸一致。G-APEX 的精密切割功能可提供精確的長度，從而節省安裝時間并減少材料浪費。

可選尺寸（3:1收縮率）

標準直徑包括 3.2mm、4.8mm、6.4mm、9.5mm、12.7mm、15mm 和 19.1mm，滿足大多數常見電纜保護要求，所有尺寸均具有一致的收縮性能。

應用

預切長度的電纜可顯著簡化生產流程，確保質量始終如一，對于需要重復端接電纜的生產運營而言，將帶來顯著優勢。現場技術人員非常欣賞預切長度的電纜，因?yàn)樗梢允∪ゾS修過程中的測量和切割步驟。

印刷雙壁管

印刷熱縮管兼具保護功能和識別功能，可將標識、零件編號或規格標記永久印制在保護套管上。印刷圖案在收縮過程中仍能保持清晰和良好的附著力。

應用

OEM 制造應用使用印刷管，以確保在整個供應鏈和服務生命周期內輕松識別產品。零件編號、額定電壓或制造商徽標將成為電纜組件的永久組成部分。

電信和數據中心應用依靠印刷雙壁管來實現有組織的電纜標簽系統，即使在粘合標簽可能失效的惡劣環境條件下也能保持識別。

熱套管雙壁（粘合）管的工業應用

雙壁或雙壁熱縮管的多功能性使其幾乎可以應用于所有依賴電氣系統和電纜基礎設施的行業。

汽車與運輸

發動機艙線束面臨著極端溫度變化、液體化學物質暴露以及路況鹽分腐蝕等挑戰。雙壁熱縮管可在車輛的整個使用壽命期間保護這些關鍵電路，防止代價高昂的故障和安全問題。

電池端子采用雙層保護，可防止腐蝕，同時保持電氣連接安全。粘合襯里形成防潮層，延長電池壽命，確保可靠的啟動性能。

汽車服務中的電纜維修應用利用了管道無需拆除連接器即可恢復保護的能力，從而實現了高效的現場維修，并保持了原始設備的性能標準。

鐵路信號和電力布線系統指定使用雙壁管，具有耐候性和防振性，確保交通基礎設施在發生故障時可靠運行，避免影響安全和進度。

船舶與近海工程

鹽水環境帶來了獨特的挑戰，雙壁粘合熱縮管憑借其全面的密封性和耐腐蝕性能，有效應對了這一挑戰。船舶和海上平臺的電氣接頭需要防水保護，即使持續暴露在潮濕環境中并承受機械應力，也能保持完整性。

金屬部件免受海水腐蝕的保護可延長設備壽命并減少維修需求，因?yàn)樵诖皯?yīng)用中，維修機會可能有限或費用昂貴。

布線組織以及對運動和振動的保護可確保船舶和海上結構中的電氣系統可靠，因?yàn)殡姎夤收峡赡軙＜鞍踩筒僮鳌?/p>

工業與制造業

控制面板接線受益于顏色編碼或印刷的雙壁管，可簡化維護和故障排除，同時提供針對工業化學品和機械損壞的保護。

液壓系統線路需要防護，避免油、溶劑以及制造環境中常見的其他化學物質的侵蝕。雙壁管的耐化學性可防止可能導致電氣故障的劣化。

機械應用利用耐磨覆蓋層來延長高磨損環境中的電纜壽命，降低更換成本并最大限度地減少因電纜故障導致的生產停機時間。

電信和IT

室外安裝中的光纖電纜接頭和連接器依靠雙壁密封來防止?jié)駳鉂B入，從而降低信號傳輸質量。這種密封技術能夠精準貼合精密光學元件，在保持性能的同時，還能提供環境保護。

服務器機房電纜管理利用雙壁管來捆綁和整理網絡電纜，同時防止維護活動期間的意外損壞。

室外天線連接需要防潮和防紫外線，因?yàn)檫@可能會影響信號質量。雙壁管可為電信基礎設施提供長期可靠性。

建筑與基礎設施

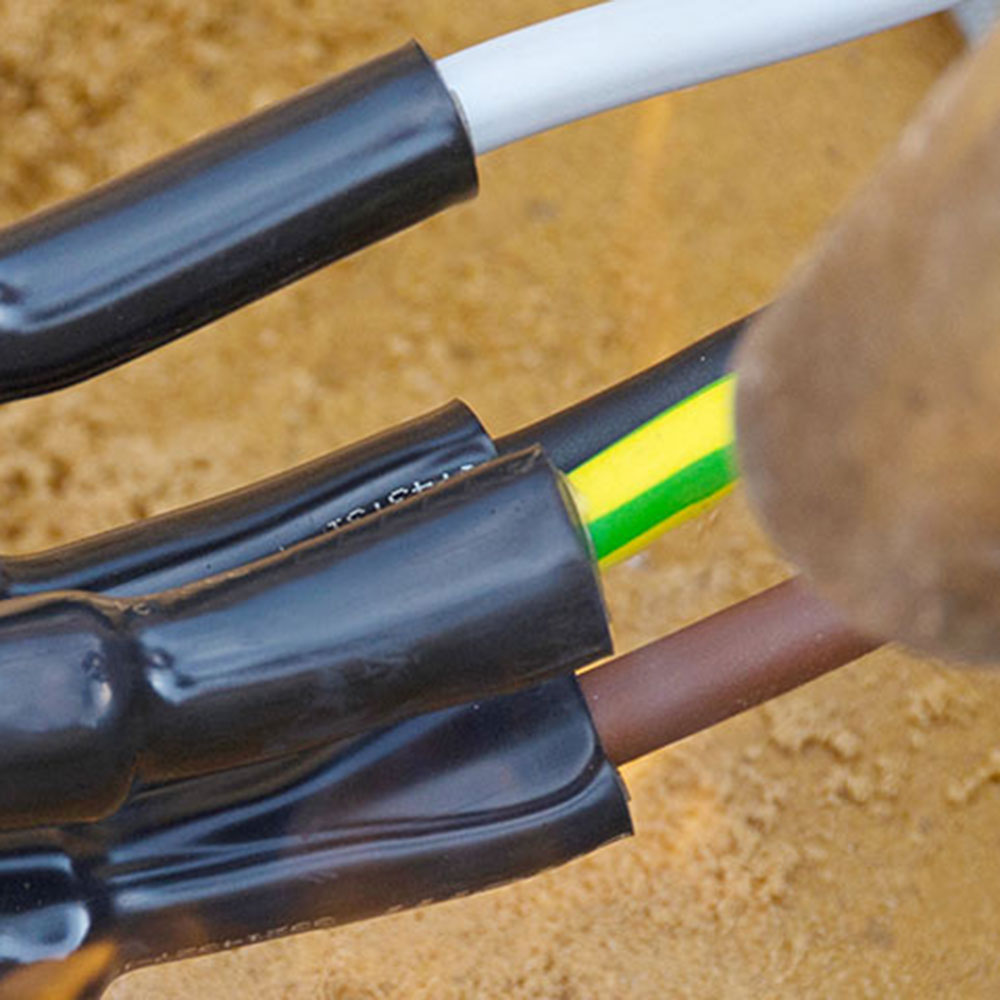

地下布線安裝需要高強度防水性能，而雙壁管憑借其粘合密封性能，能夠提供卓越的防水性能。其機械保護性能確保電纜能夠承受安裝應力和長期地面運動。

建筑設備線束系統受益于應變消除特性，可防止因施工操作中固有的持續振動和運動而導致的連接故障。

工地電氣系統需要防護，防止灰塵、沙子和碎屑進入，以免造成電氣故障。雙壁管的密封性能可在嚴苛的施工環境中保持系統可靠性。

安裝和最佳實踐

正確安裝可確保雙壁熱縮管提供最大程度的保護并延長使用壽命。遵循既定程序可避免影響性能的常見問題。

選擇合適的尺寸

選擇收縮率適合最大組件的管材，同時確保足夠的收縮量，以便在較小的元件周圍形成緊密密封。擴張后的直徑必須適應最大的連接器或接頭，而收縮后的直徑則能夠牢固地夾緊最小的電纜段。

適當?shù)募訜?nbsp;

使用熱風槍均勻加熱，從中心開始向外加熱，以防止空氣滯留。逐漸加熱可使粘合劑正常流動，同時防止損壞敏感元件。在安裝冷卻之前，請監測粘合劑的流動情況，確保完全覆蓋。

檢查

檢查粘合劑是否完全流遍整個圓周，以確保密封效果。檢查兩端是否有粘合劑溢出，這表示密封系統已完全激活。任何縫隙或粘合劑流不完全的情況都需要額外加熱才能達到最佳保護效果。

針對關鍵應用的工程保護

對于需要極致電纜保護的應用，G-APEX 雙壁熱縮管產品系列可提供兼具性能、可靠性和耐用性的解決方案，增強電纜保護策略。
