AS23053 熱縮管的尺寸壽命

要點

1、尺寸壽命是指熱縮產品將其尺寸保持在規定限度內并保持可接受使用的最短時間；它類似于產品保質期的概念。

2、只要測量的尺寸保持在可接受的限度內，熱縮產品在其確定的尺寸壽命后仍然可以使用。

3、如果熱縮產品在儲存時的尺寸超出可接受的限度，則可能會錯誤地使用較大的管材來代替它，從而可能導致飛機上出現額外的意外重量。

我們被告知，低濕度和低溫是延長組件壽命的最佳方法，但即使在這樣的環境條件下，并非所有組件都可以無限期地放在倉庫貨架上等待安裝。熱縮管是倉庫貨架上最容易老化的 EWIS 組件之一。在這里，我們研究熱縮管尺寸壽命的概念。

介紹

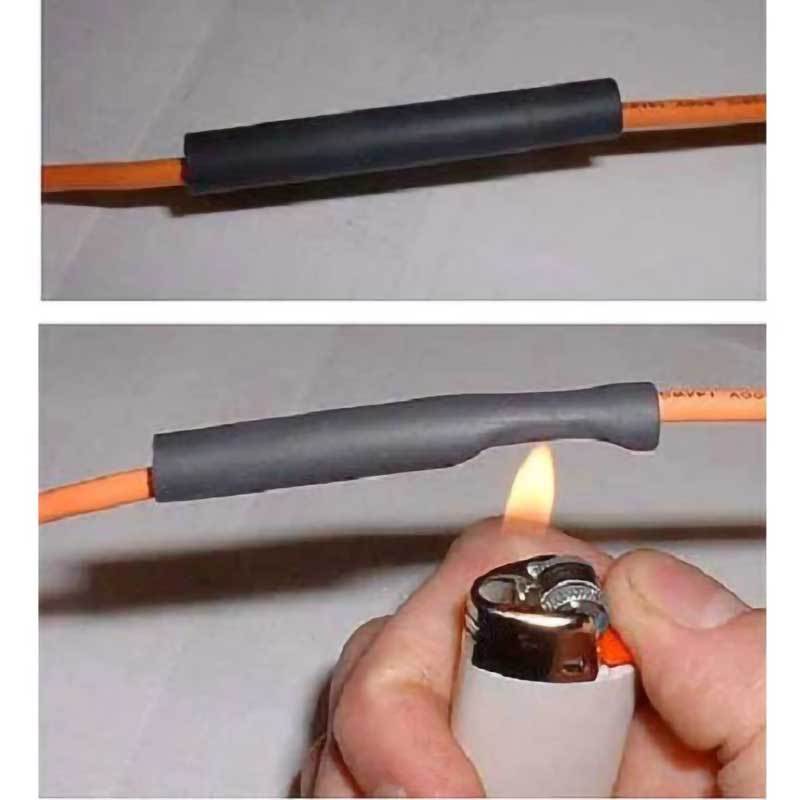

熱縮管的功能很簡單：在加熱時從初始膨脹直徑收縮到較小的目標直徑。制造時，管材按目標直徑制成，然后作為加工的一部分進行擴張。

換句話說，“收縮”的目標直徑是材料的原始松弛狀態。這提供了管道在整個使用過程中保持收縮狀態而不會重新膨脹的信心；這種材料往往“想要”收縮回原來的尺寸。

即使在受控的存儲條件下，隨著時間的推移，熱縮管也會開始逐漸收縮回原來的尺寸。這是一個非常緩慢的過程（大約數年），但對于任何長時間儲存的熱縮產品仍然很重要。

尺寸壽命是指熱縮產品將其尺寸保持在規定限度內并保持可接受使用的最短時間；它類似于產品保質期的概念。

維度生命的概念

管材產品的詳細規格定義了材料為了正確使用而必須保持的尺寸限制。這些尺寸限制適用于管材的內徑（包括供貨時的內徑和無限制收縮后的內徑）及其壁厚。只要熱縮產品符合這些限制，就被認為可以使用。

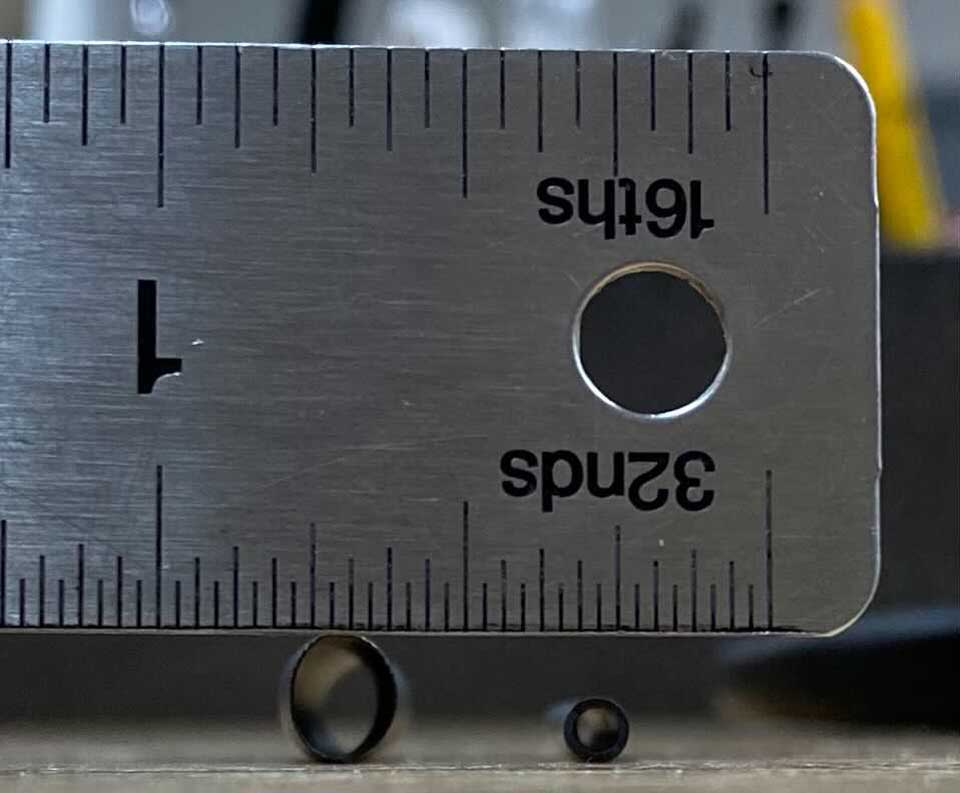

該圖顯示了熱縮管樣品在不受限制收縮之前和之后的橫截面。為了隨時驗證樣品的尺寸壽命，記錄內徑測量值，然后記錄樣品的不受限制的烘箱收縮。收縮后，重新測量內徑并測量壁厚。

熱縮產品的尺寸壽命是由制造商（和/或合格活動）驗證的產品保持在這些限制內的最短持續時間。通過測量 AS23053 中規定的管材內徑和壁厚，可以在確定的尺寸壽命內隨時進行驗證。

雖然尺寸壽命定義了產品在受控存儲條件下保持可接受尺寸的最短持續時間，但這與有效期不同。只要管材的尺寸在規定的范圍內，就可以在超過尺寸壽命后的任何時間使用。

延長維度壽命

如果能夠驗證產品的尺寸在這段額外的時間內可靠地保持在詳細規范中規定的限度內，則制造商或經銷商可以將產品的尺寸壽命延長至初始值的額外一半。尺寸壽命的最大限制為 12 年，無論是否延長，但只要滿足尺寸限制，購買者可以在超過該期限后繼續使用熱縮產品。

對 EWIS 的影響

雖然尺寸壽命似乎并不重要，但任何必須通過尺寸過小的熱縮管安裝線束的人都會說不然。通常，將確定用于線束構建制造的特定零件。如果管道不合適，可能會采取兩種措施：

1、請咨詢工程部門有關缺陷的信息。

2、使用下一個更大尺寸的熱縮管。

將數字放在選項 #2 后面，如果用 M23053/7-111C 替換 M23053/7-110-C（內徑分別為26.7mm和 24.5mm），則熱縮重量會增加 9%。慢慢地，這額外的 9% 會悄悄侵蝕重量預算，并且成為不解決熱縮管尺寸壽命問題的隱性成本。

總之

任何事物都有其極限，熱縮管也不例外。AS23053 的最新修訂版包含了這方面的信息，在選擇熱縮采購類型和數量時應予以考慮。
