應用：
由加強型的304不銹鋼棒或陶瓷棒，熱熔管和交聯的聚烯烴組成。可以在光纖熔接處提供良好的機械強度保護，保證良好的光學傳送性能。
操作溫度范圍：
連續使用溫度：-45℃~100℃
最低收縮溫度：70℃
完全收縮溫度：120℃以上
顏色：
C
標準顏色：透明
產品特性：
具有很好的防潮和保護性能
透明的套管方便在收縮前更容易的熔接
可以很方便地使用，并避免在安裝過程中對光纖的損壞
產品規格表：
| 大型 | |||||||
|---|---|---|---|---|---|---|---|
| 產品型號 | 收縮后外徑 | 套管長度 | 熔管 (D) | 鋼棒 (d) | 包裝 PCS/bag | ||
| 內徑 (mm) | 長度 (mm) | 外徑 (mm) | 長度 (mm) | ||||
| FOSP-61 | 3.0±0.1 | 61 | 1.5 | 61 | 1.5 | 56 | 100 |
| FOSP-45 | 3.0±0.1 | 45 | 1.5 | 45 | 1.5 | 41 | 100 |
| FOSP-23 | 3.0±0.1 | 23 | 1.5 | 23 | 1.5 | 18 | 100 |
| 中型 | |||||||
| 產品型號 | 收縮后外徑 | 套管長度 | 熔管 (D) | 鋼棒 (d) | 包裝 PCS/bag | ||
| 內徑 (mm) | 長度 (mm) | 外徑 (mm) | 長度 (mm) | ||||
| FOSP-61M | 2.6±0.1 | 61 | 1.3 | 61 | 1.2 | 56 | 100 |
| FOSP-45M | 2.6±0.1 | 45 | 1.3 | 45 | 1.2 | 41 | 100 |
| FOSP-40M | 2.6±0.1 | 40 | 1.3 | 40 | 1.2 | 36 | 100 |
| FOSP-30M | 2.6±0.1 | 30 | 1.3 | 30 | 1.2 | 26 | 100 |
| FOSP-25M | 2.6±0.1 | 25 | 1.3 | 25 | 1.2 | 21 | 100 |
| 小型 | |||||||
| 產品型號 | 收縮后外徑 | 套管長度 | 熔管 (D) | 鋼棒 (d) | 包裝 PCS/bag | ||
| 內徑 (mm) | 長度 (mm) | 外徑 (mm) | 長度 (mm) | ||||
| FOSP-40T-S | 1.5±0.1 | 40 | 0.5 | 40 | 0.7 | 39.5 | 100 |
| FOSP-60T | 2.0±0.1 | 60 | 0.5 | 60 | 1.0 | 56 | 100 |
| FOSP-40T | 2.0±0.1 | 40 | 0.5 | 40 | 1.0 | 36 | 100 |
| FOSP-60A | 2.4±0.1 | 60 | 1.4 | 60 | 1.0 | 56 | 100 |
| FOSP-40A | 2.4±0.1 | 40 | 1.4 | 40 | 1.0 | 36 | 100 |
| 微型 | |||||||
| 產品型號 | 收縮后外徑 | 套管長度 | 熔管 (D) | 鋼棒 (d) | 包裝 PCS/bag | ||
| 內徑 (mm) | 長度 (mm) | 外徑 (mm) | 長度 (mm) | ||||
| FOSP-40S | 1.4±0.1 | 40 | 0.5 | 40 | 0.5 | 39.5 | 100 |
| FOSP-25S | 1.4±0.1 | 25 | 0.5 | 25 | 0.5 | 24.5 | 100 |
| FOSP-18S | 1.4±0.1 | 18 | 0.5 | 18 | 0.5 | 17 | 100 |
| FOSP-15S | 1.4±0.1 | 15 | 0.5 | 15 | 0.5 | 15 | 100 |
| FOSP-10S | 1.4±0.1 | 10 | 0.5 | 10 | 0.5 | 10 | 100 |

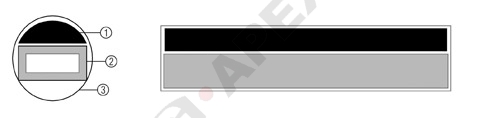

熔管
鋼棒
熱縮套管
| 產品型號 | 套管長度 | 熱熔管 高*寬 | 陶瓷棒 (d) | ||
|---|---|---|---|---|---|
| 長度 (mm) | 寬度 (mm) | 高度 (mm) | |||
| FOSP-4RD Single ceramic | 41.5±0.5 | 1.3*2.0 | 40±0.5 | 3.0±0.1 | 1.5±0.1 |
| FOSP-4RS Dual ceramic | 41.5±0.5 | 1.0*2.2 | 40±0.5 | 3.0±0.1 | 1.5±0.1 |
| FOSP-6RD Single ceramic | 41.5±0.5 | 1.4*2.7 | 40±0.5 | 3.0±0.1 | 1.5±0.1 |
| FOSP-6RS Dual ceramic | 41.5±0.5 | 1.2*2.8 | 40±0.5 | 3.0±0.1 | 1.5±0.1 |
| FOSP-8RD Single ceramic | 41.5±0.5 | 2.0*3.6 | 40±0.5 | 4.0±0.1 | 2.0±0.1 |
| FOSP-8RS Dual ceramic | 41.5±0.5 | 1.7*3.6 | 40±0.5 | 4.0±0.1 | 2.0±0.1 |
| FOSP-12RD Single ceramic | 41.5±0.5 | 2.5*3.8 | 40±0.5 | 4.0±0.1 | 2.0±0.1 |
| FOSP-12RS Dual ceramic | 41.5±0.5 | 1.8*3.8 | 40±0.5 | 4.0±0.1 | 2.0±0.1 |

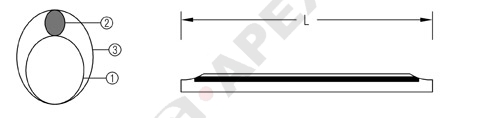

陶瓷熱收縮光纖接頭保護器
陶瓷棒
熔管
熱縮套管
技術數據：
| 特性 | 標準 | 測試方法 | 典型值 |
|---|---|---|---|
| 長度變化率 | -5%~5% | ASTM D2671 | 通過 |
| 抗張強度 | ≥10.3MPa | ASTM D2671 | ≥18MPa |
| 斷裂伸長率 | ≥200% | ASTM D2671 | ≥300% |
| 介電強度 | ≥19.7kV/mm | ASTM D2671 | 25kV/mm |
點擊查看FOSP - 光纖保護套管規格書
