應用：
GAST-E是一種焊錫環的閉端封帽，設計用來多線結合的電線終端保護，替代傳統的壓接閉端方式。產品設計以PVDF高耐磨性熱縮管、焊接用的焊錫圈、卷繞電線用的螺旋銅圈、防水用的高性能熱熔膠及末端以易于識別的有色玻璃珠作為封裝組合而成，讓電線終端的組套變得非常容易及可靠。
認證/規范
UL486C File no. E359300
操作溫度范圍：
連續使用溫度：-40℃~125℃
最低收縮溫度：150℃
完全收縮溫度：175?C以上
焊錫開始熔解溫度：138?C
焊錫完全熔解溫度：160?C
顏色：
Green
Red
Blue
Yellow
標準顏色：綠、紅、藍、黃
產品特性：
PVDF耐磨外層
優異化學抵抗性能
優異絕緣性能
阻燃

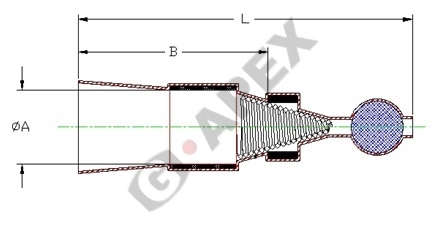

產品規格表：
| 產品型號 | 色標 | 產品規格 | 線徑范圍 | |||
|---|---|---|---|---|---|---|
| L±3.5 | ΦA(chǔ) | B | 最小值(mm2) | 最小值(mm2) | ||
| GAST-E01 | 綠 | 38.3 | 3.6 +0.4/-0.2 | 26.0±2.0 | 0.7 | 2.4 |
| GAST-E02 | 紅 | 37.7 | 5.0 +0.7/-0.2 | 23.5±2.0 | 2.0 | 4.0 |
| GAST-E03 | 藍 | 45.5 | 7.5 +0.9/-0.2 | 26.5±2.0 | 3.5 | 8.0 |
| GAST-E04 | 黃 | 45.0 | 9.4 +0.9/-0.3 | 25.5±3.0 | 7.5 | 12.0 |
技術數據：
| 特性 | 測試方法 | 典型值 |
|---|---|---|
| 防水等級 | IPX7 | 通過 |
| 體積電阻率 | ASTM D2671 | ≥1013Ω.cm |
| 介電強度 | ASTM D2671 | 2.0 kV/mm |
點擊查看GAST-E - 防水焊錫環熱縮封帽規格書
